板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型高效換熱器。各種板片之間形成薄矩形通道，通過半片進行熱量交換。板式換熱器是液—液、液—汽進行熱交換的理想設備。在相同壓力損失情況下，其傳熱系數比管式換 熱器高3-5倍，占地面積為管式換熱器的三分之一，熱回收率可高達90%以上。
相關設備：

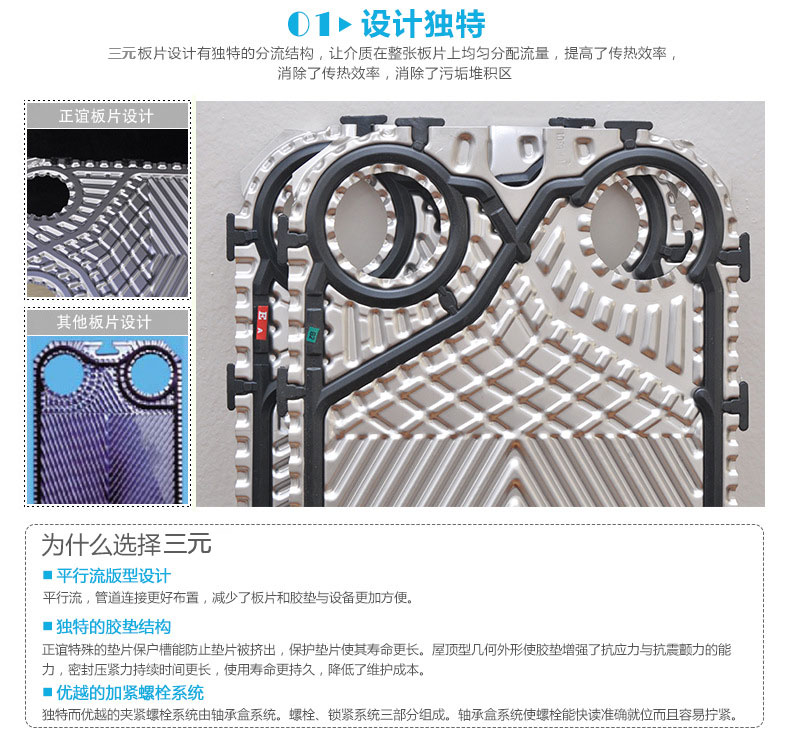

板片人字形波紋，介質流動形成湍流狀態，粘膠式密封墊片。傳熱系數能高達2000～6000 W/m.℃ 左右。
板片材質： 不銹鋼材質：SUS304、321、316、316L、純鈦TAI-A
密封墊片： 丁晴膠(NBR) (使用溫度：-20-+120℃)
三元乙丙膠(EPDM) (使用溫度：-50-+150℃)
氟膠(Viton) (使用溫度：-0-+180℃)
板片厚度： 0.5mm
| 序號 | 產品 | 流道 | 接管口徑 | 組裝 | 產品高度 | 產品寬度 | 夾緊尺寸 | 角孔間距 | 總滯 | 單板有效 | 較大流量 | 板片厚度 |
| 型號 | 類型 | （mm） | 片數 | (mm) | (mm) | (mm) | (mm) | 液量 | 換熱面積 | （m3/h） | （mm） | |
| 1 | MS3 | D/X/H | DN32 | 10-100 | 480 | 180 | N*(2.50+X) | 357*60 | （N-2)*0.09 | 0.035㎡ | 15 | 0.5/0.6 |
| 2 | MS5B | D/X/H | DN50 | 12-250 | 930 | 320 | N*(2.00+X) | 640*140 | （N-2)*0.30 | 0.18㎡ | 45 | 0.5/0.6 |
| 3 | MS5H | D/X/H | DN50 | 12-250 | 930 | 320 | N*(3.00+X) | 640*140 | （N-2)*0.43 | 0.18㎡ | 45 | 0.5/0.6 |
| 4 | MS6H | D/X/H | DN65 | 12-200 | 652 | 400 | N*(3.95+X) | 380*203 | （N-2)*0.46 | 0.18㎡ | 75 | 0.5/0.6 |
| 5 | MS10B | D/X/H | DN100 | 12-400 | 1084 | 470 | N*(2.50+X) | 719*225 | （N-2)*0.66 | 0.28㎡ | 170 | 0.5/0.6 |
| 6 | MS10H | D/X/H | DN100 | 12-400 | 1084 | 470 | N*(3.95+X) | 719*225 | （N-2)*1.00 | 0.28㎡ | 170 | 0.5/0.6 |
| 7 | MS10L | D/X/H | DN100 | 12-400 | 1888 | 480 | N*(2.00+X) | 1338*225 | （N-2)*0.90 | 0.55㎡ | 170 | 0.5/0.6 |
| 8 | MS15B | D/X/H | DN150 | 12-600 | 1815 | 610 | N*(2.50+X) | 1294*298 | （N-2)*1.55 | 0.68㎡ | 380 | 0.5/0.6 |
| 9 | MS15H | D/X/H | DN150 | 12-600 | 1815 | 610 | N*(3.95+X) | 1294*298 | （N-2)*2.50 | 0.68㎡ | 380 | 0.5/0.6 |
| 10 | MS15E | D/X/H | DN150 | 12-600 | 1420 | 610 | N*(3.95+X) | 690*290 | （N-2)*2.00 | 0.5㎡ | 380 | 0.5/0.6 |
| 11 | MS20B | D/X/H | DN200 | 12-800 | 2145 | 780 | N*(2.50+X) | 1480*353 | （N-2)*1.87 | 0.9㎡ | 680 | 0.5/0.6 |
| 12 | MS20H | D/X/H | DN200 | 12-800 | 2145 | 780 | N*(3.95+X) | 1480*353 | （N-2)*3.67 | 0.9㎡ | 680 | 0.5/0.6 |
| 13 | MS20E | D/X/H | DN200 | 12-600 | 1460 | 740 | N*(3.95+X) | 698*363 | （N-2)*1.71 | 0.5㎡ | 680 | 0.5/0.6 |
| 14 | MS25B | D/X/H | DN250 | 12-800 | 2721 | 920 | N*(2.50+X) | 1939*439 | （N-2)*3.62 | 1.5㎡ | 900 | 0.5/0.6 |
| 15 | MS30M | D/X/H | DN300 | 12-800 | 2788 | 1170 | N*(3.25+X) | 1842*596 | （N-2)*6.30 | 1.85㎡ | 1600 | 0.5/0.6 |
可拆式板式換熱器是一種新型的節能熱交換裝置，具有傳熱效果高、結構緊湊、占地面積小、 操作簡便，清洗、拆卸、維護方便，容易改變換熱面積或流程組合等優點。
如果您在三元購買產品過程中出現售后問題(比如：物流過程中產品破損、產品質量、缺少配件等)，請您及時跟我們聯系：029-88341683，我們會盡快為您處理。
三元換熱設備有限公司10年專注于供熱領域設計節能改造系統，提供一站式科學的解決方案，詳情可點擊右側在線咨詢獲取實時回復。
