1、本設備由兩張卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。

2、在殼體上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。

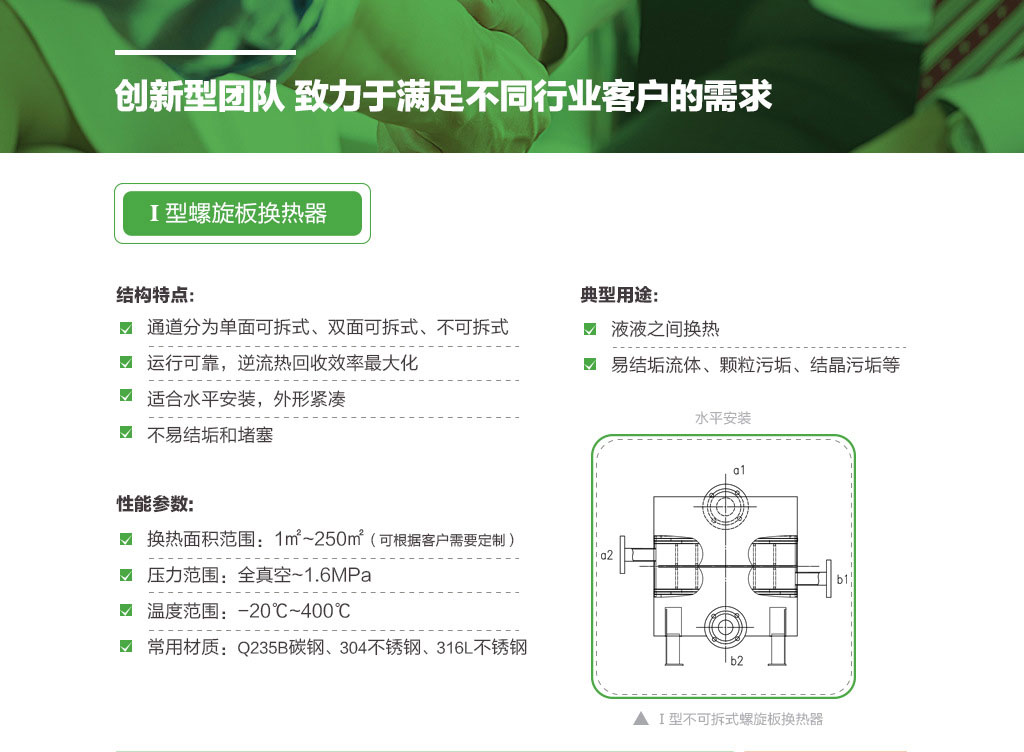

3、I型不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性。

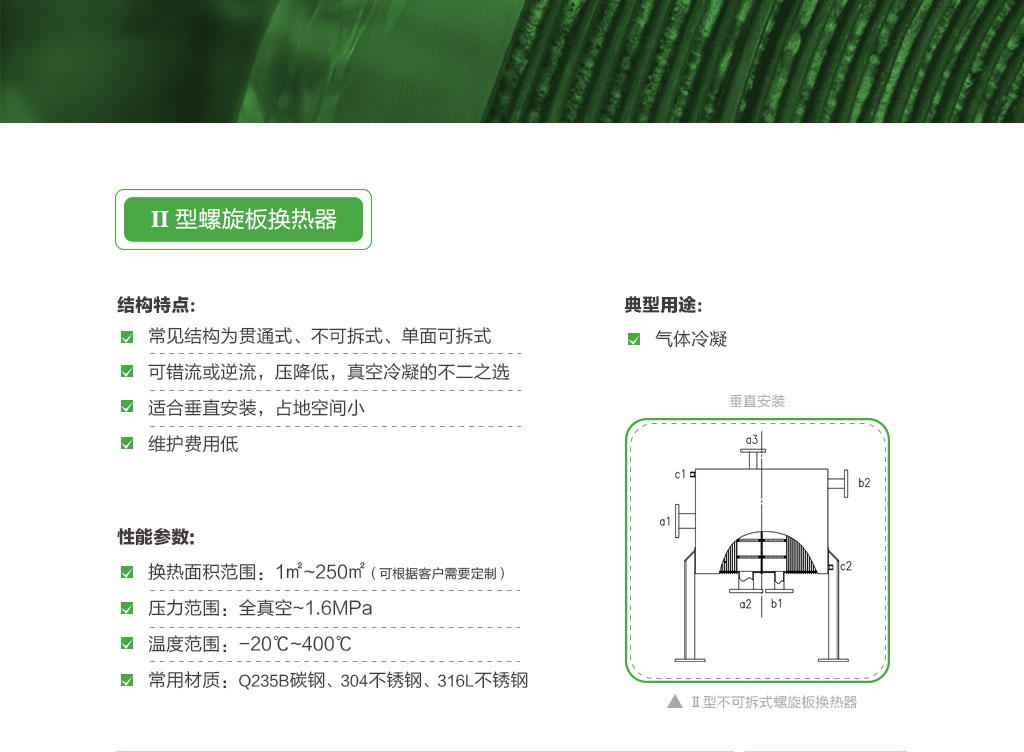

4、II型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其中一個通道可拆開清洗，特別適用有粘性、有沉淀液體的熱交換。

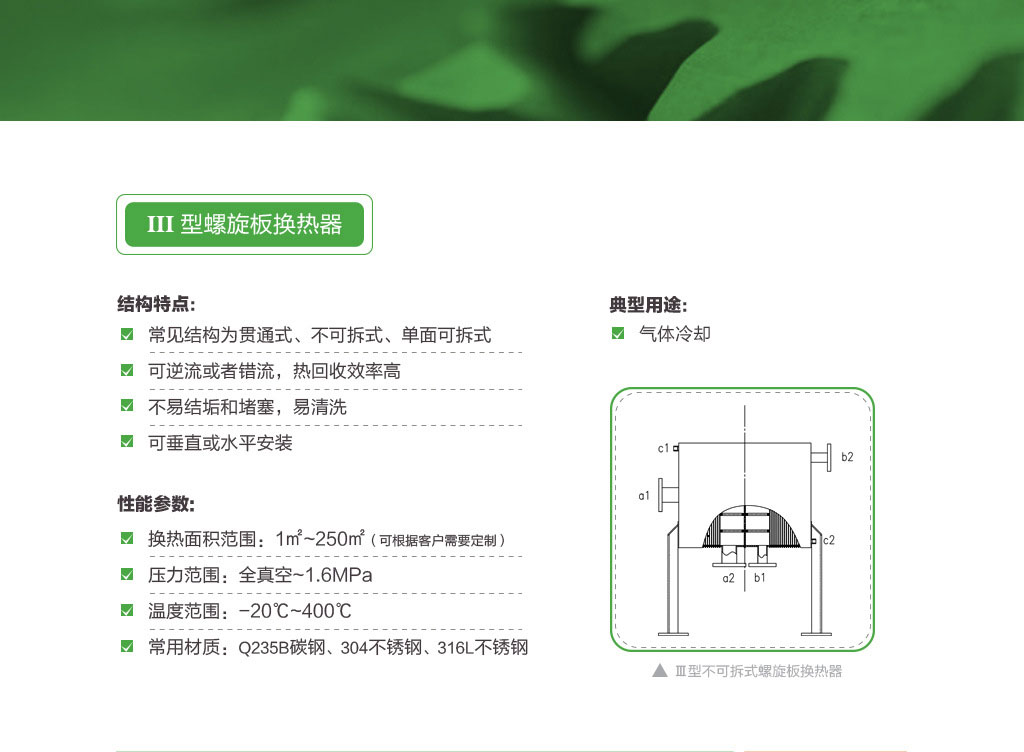

5、III型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其兩個通道可拆開清洗，適用范圍較廣。

1.螺旋板式換熱器的公稱壓力PN規定為0.6，1，1.6、2.5Mpa(即原6、10、16、25kg/cm)(系指單通道的較大工作壓力)試驗壓力為工作壓力的1.25倍。

2.螺旋板式換熱器與介質接觸部分的材質，碳素鋼為Q235A、Q235B、不銹鋼酸港為SUS321、SUS304、3161。其它材質可根據用戶要求選定。

3.允許工作溫度：碳素鋼的t=0-+350℃。不銹鋼酸鋼的t=-40-500℃。升溫降壓范圍按壓力容器的有關規定，選用本設備時，應通過恰當?shù)墓に囉嬎悖乖O(shè)備通道內的流體達到湍流狀態。(一般液體流速1m/Sec氣體流速10m/Sec).設備可臥放或立放，但用于蒸氣冷凝時只能立放;用于燒堿行業必須進行整體熱處理，以消除應力。

4.選用設備時，應通過適當?shù)墓に囉嬎?，使設備通道內的液體達到湍流狀態(一般液體速度≥0.5m/s;氣體≥10m/s)。

5.設備可臥放或立放，但用于蒸汽冷凝時只能立放。

6. 用于燒堿行業必須進行整體熱處理，以消除應力。

7.當通道兩側流量值差較大時，可采用不等間距通道來優化工藝設計。

螺旋板式換熱器與一般列管式換熱器相比是不容易堵塞的，尤其是泥沙、小貝殼等懸浮顆粒雜質不易在螺旋通道內沉積，主要體現在：

1.因?yàn)樗菃瓮ǖ离s質在通道內的沉積一形成周轉的流還就會提高至把它沖掉;

2.因?yàn)槁菪ǖ纼?nèi)沒有死角，雜質容易被沖出。

1、傳熱效率高(性能好)

一般認為螺旋板式換熱器的傳熱效率為列管式換熱器的1-3倍。等截面單通道不存在流動死區，定距柱及螺旋通道對流動的擾動降低了流體的臨界雷諾數，水水換熱時螺旋板式換熱器的傳熱系數較大可達3000W/(㎡.K)。

2、有效回收低溫?zé)崮?/span>

螺旋板式換熱器由兩張卷制而成，進行余熱回收，充分利用低溫?zé)崮堋?/span>

3、運行可靠性強

不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性，保證兩種工作介質不混合。

4、阻力小

在殼體上的接管采用切向結構。比較低的壓力損失，處理大容量蒸汽或氣體;有自清刷能力，因其介質呈螺旋型流動，污垢不易沉積;清洗容易，可用蒸汽或堿液沖洗，簡單易行，適合安裝清洗裝置;介質走單通道，允許流速比其他換熱器高。

5、可多臺組合使用

單臺設備不能滿足使用要求時，可以多臺組合使用，但組合時必須符合下列規定：并聯組合、串聯組合、設備和通道間距相同?；旌辖M合：一個通道并聯，一個通道串聯。

1、 設備安裝，應請熟悉該系統工藝的工程技術人員指導，按照本說明書和產品質量證明書及其系統工藝特點，確定安裝工藝方案。在安裝中，應考慮盡量利用管道的走向吸收熱膨脹，并且安裝要水平、對正，不能產生附加應力，以免對設備造成不利影響。管道聯接應使兩流程完全逆流狀態，以提高傳熱效果。

2、 安裝之前應清洗管道系統，不得有泥砂、雜物等存留其中;檢查換熱器在運輸中是否損壞，是否有大雜物落入管口中。

3、設備安裝完畢，設備與系統應進行水壓試驗。

4、水壓試驗完畢，應對設備進行保溫。

5、循環必須軟化或加藥處理。(按低壓鍋爐水質標準GB1576-96)，由于水處理不當造成結垢，可用化學清洗除垢。

生產實踐證明，西安螺旋板式換熱器與一般列管式換熱器相比是不容易堵塞的，尤其是泥沙、小貝殼等懸浮顆粒雜質不易在螺旋通道內沉積，分析其原因：一是因?yàn)樗菃瓮ǖ离s質在通道內的沉積一形成周轉的流還就會提高至把它沖掉，二是因?yàn)槁菪ǖ纼?nèi)沒有死角，雜質容易被沖出。三元螺旋板式換熱器咨詢電話：029-88341683。
